透明液压传动实验台,透明液压实训装置

一、主要技术参数

1、电源：AC220V 50Hz

2、直流电源：输入AC220V 输出DC24V/2A

3、液压实验油泵电机功率：250W，配有专用的电机调速器，调速范围：0－1700r/min

4、实验工作时离液压实验台1.5m远处噪声≤58dB。

5、实验油路液流压力要求需0.5－1Mpa（油泵压力：Pmax=2.5Mpa）

6、电磁换向阀：DC24V 吸力30N

7、实验台外型尺寸：1330mm×650mm×1750mm

8、虚拟多用表参数：

交流电压量程档位分：10、50、250、1000

直流电压档位分：0.25、1、2.5、10、50、250、1000

欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K

电流表档位：50μa、0.5、5、50、500

BATT：1.2-3.6V，RL=12Ω

BUZZ：R×3

红外发射检测功能：垂直角度±15°距离1-30cm

三极管测量孔

二、主要特点

1、透明液压传动演示系统主要由实验桌、实验台、液压元件和电器控制器件等组件组成。

2、实验桌、实验台为铁质双层亚光密纹喷塑结构，实验桌柜内存放液压元件等。

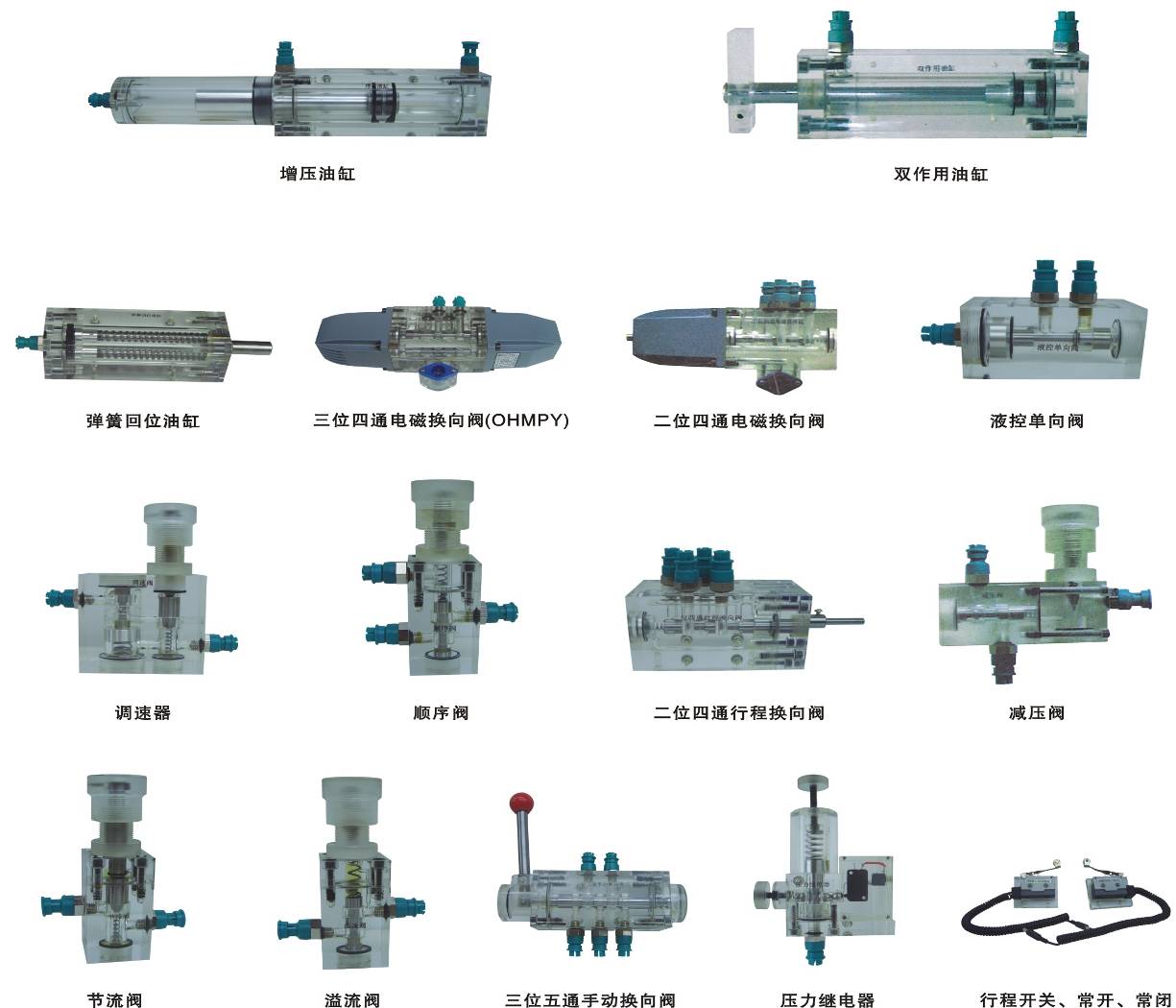

3、备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带"T"沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。

4、实验元件均为透明有机材料制成，便于了解掌握几十种常用液压元件的结构，性能及用途。掌握几十种基本回路的工作原理，实验组装回路快捷、方便。

5、实验控制单元采用独立的继电器控制单元进行电气控制。

6、液压气压传动设计与控制虚拟仿真软件

本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，界面设有首页、帮助、全屏、元件认知、回路搭建、关键元件测试、典型系统测试界面。

6.1元件识别采用了自动播放的形式，介绍了设备上的邮箱、液位计、油泵机组（此处介绍弹出液压符号、原理与介绍，点击确定进入下一项介绍）、阀架、压力表、传感器等

6.2元件拆装分为学习模式与考核模式，内置电磁换向阀、板式溢流阀、柱塞泵、过滤阀、电液伺服阀，学习模式中提示拆卸顺序，高亮显示，考核模式时拆卸与安装均无提示，拆装顺序出错时，将不能再进行下一步的拆装。工具栏内设有可拖拽的密封件、泵、阀、滤油器、六角扳手、管钳、活扳手、呆扳手、M5螺丝。

6.3液压元件构建设有单向阀（液控、锥阀芯、球阀芯）、换向阀主体结构（O型、Y型、H型）、液压缸（拼装柱塞、双作用单出杆、双作用双出杆、单作用双出杆、单作用单出杆）等的构建，每种构建实验都采用了图形化的方式，通过拖拽设定好的图形，进行构建，图形库中有混淆图形。

6.4液压选型是通过液压原理图，然后选择泵的公称排量（12项，含11项混淆项）和压力等级（5项，含4项混淆项）、电磁溢流阀的选择（3项规格、3像压力等级、3项流量等级，均有混淆项）、滤油器的选择（多项选择含混淆项）、伺服阀的选择（多项选择含混淆项）、选择错误系统将自动进行提示正确答案，选择完后根据提示拖拽相应的工具到高亮部位。

6.5回路检查是通过选择正确的配件，包含密封圈的选择、检查阀门开关等。然后下一步骤进行开机，根据提示开机，开机后进入监控界面，根据提示逐一开启设备，提示的形式为文字与按钮高亮，

6.6液压缸压力测试通过后台界面的测试按钮进入实验，逐步分为启动摩擦测试、启动摩擦力、参数设置、开始测试、绘制曲线、停止测试。

6.7典型系统测试分试运行、阶段响应测试、频率响应测试。以上测试均为通过后台监控界面进行实验。

6.8软件须能进行全方位旋转、放大、缩小观看其细节。且整体同一平台，不得以单独的资源展现。

三、液压基本实验的换向回路

1、用手动换向阀的换向回路。

2、用中位机能换向阀的用锁回路。

3、用液控平向阀的闭锁回路。

4、压力调定回路。

5、二级压力控制回路。

6、用减压阀的减压回路。

7、用增压缸的增压回路。

8、用H型换向阀的卸载回路。

9、进油节流调速回路。

10、回油节流调速回路。

11、调速齿轮泵的换向调速回路。

12、调速齿轮泵和调速阀组成的复合调速回路。

13、流量阀短接的速度换接回路。

14、用调速阀串连联的二次进给同路。

15、用调速阀并联的二次进给同路。

16、用顺序阀的顺序动作回路。

17、用压力继电回的顺序动作回路。

18、用行程开关控制的顺序动作回路。

19、用行程换向阀的顺序动作回路。

20、串联液压缸的同步回路。

21、用先导型溢流阀控制的换向回路。

五、透明液压配置清单
